NB 引动器 执行单元 微型促动器
BG Type

品牌

NB 引动器 执行单元 微型促动器

产品描述

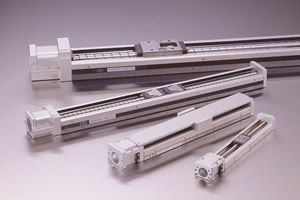

NB 引动器 执行单元 微型促动器 形为将线性滑轨及精密滚珠螺杆一体化简约构造的单轴ACTUATOR制品。

NB形制品系采用U字形导轨,并在其内侧配置与滚珠螺杆之螺帽机能合并的导轨滑座。和以往的定位滑台机构相较能够大幅缩减其空间。另外,U字形的导轨有更强的刚性来应付挠曲扭力矩的弯曲变形,适于单侧夹持固定结构的使用,或者直接作为机械、装置的构造用材。更因直线运动部采用了四条列钢珠支撑负荷的构造,所以有理想的大负荷容量,同时能有高精度、高刚性的表现。

产品规格

NB 引动器 执行单元 微型促动器

●供应尺寸(mm)

产品编号

保护盖

总高度

总宽度

BG 20

20

40

32

40

BG 26

26

50

40

50

BG 33

33

60

48

60

BG 46

46

86

68

86

BG 55

55

100

80

100

●总长度、导轨长度及详细行程,请参阅型录。
●马达安装部可配合之马达:

马达种类

马达品牌

伺服马达

松下电器

三菱电机

安川电机

山洋电气

千叶精密

步进马达

东方马达

●可依客户需求附加SENSOR或进接式SENSOR
●可提供适合无尘室使用的对应产品。
●精度等级:上级与精密级 两种选择,详细精度数值请参阅型录。

产品特色

<不需要调整>
NB 引动器 执行单元 微型促动器直线导轨与精密滚珠螺杆的一体化,使得复杂的精度调整可以从此省略,所以能够节省大幅的组立安装时间。

<高刚性>
NB 引动器 执行单元 微型促动器因采用U字形状的导轨,可获得最简洁的外型,而且也能拥有极高的刚性,所以单侧夹持的结构也可能使用。

<高精度>
NB 引动器 执行单元 微型促动器直线运动部采用4条列4点接触的构造,所以刚性高。而且导轨、滑座以及滚珠螺杆断面形状均施以精密的研削加工,所以有高精度的定位精度。

<节省空间>
NB 引动器 执行单元 微型促动器在U字形状的导轨中间配置滑座,可以获得最简约的外型,与以往的滑台机构相比较可以大幅削减所占的空间。
