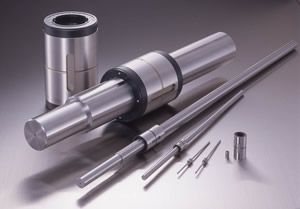

NB Ball Spline钢珠式线性栓槽轴承

产品描述

Ball Spline钢珠式线性栓槽轴承是利用钢珠转动运动的直线运动机构。因为可以同时承受径向负荷及扭力矩,所以从移载装置到ROBOT等的应用上有广泛的使用。Ball Spline钢珠式线性栓槽轴承常见类型:SSP,SSPM,SSPF,SSPT,SPA,SSPB,SPLFS等大类。

产品规格

●合金钢材质外筒

●树脂保持器

●标准圆筒型

●附赠附属键(KEY)

●防尘盖为标准配备

●轴心内径4~100 mm

●可搭配高精度研削轴

●可搭配经济型轴心, 最长长度5000mm

产品特色

Ball Spline钢珠式线性栓槽轴承由拥有钢珠转送沟槽的栓轴及配对的栓轴轴承(Nut)所构成。栓轴轴承(Nut)内部由保持器、止动扣环及钢珠所组成,是采用平滑顺畅作动的设计。

<负荷容量大、寿命长>

沟槽系采用与钢珠圆径近似的r形沟,并经过精密研削加工。钢珠的接触面积更大大的增加,所以有高负荷容量及长寿命。

<种类丰富>

NB备有直径约4~100mm的全16种尺寸,轴承有圆筒型(SSPSSPM)、法兰型(SSPFSSPT)、座型(SPASPA-WSSPB)等七种形状。另外也有以麻田散铁系不锈钢(SUS440C相当)制成的圆筒型(SSPS)、法兰型(SSPFS)产品,请依用途选择。

<高精度的扭力矩传达>

钢珠以适宜的角度与栓轴和外筒的沟槽面接触,因此可经由预压的赋予而抑制回转方向的间隙为0,进而能得到高刚性、正确的回转精度。

<追加工容易>

NB Ball Spline钢珠式线性栓槽轴承,采用圆轴面上转送沟槽的形成,各种的加工容易,其使用范围也更为广泛。

<可以高速运动>

简洁的外筒、平衡性佳,在高速运动下亦能发挥性能。
