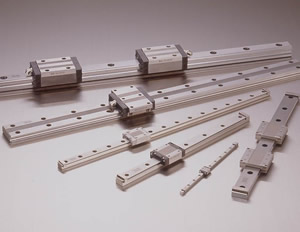

CompSLIDE GUIDE NB 导轨 滑块
精密线性滑轨,应用了转动体的滚动原理,是高精度、高刚性
的直线运动导轨。具备了摩擦系数小、没有差滑现象,即使是高负荷状态下,也能获得圆滑顺畅的直线运动等许多的优点。另外亦可维持长期间的高效率、高机能,所以能够满足一般产业机械甚至超高精密机械的广泛需求。
NB
SEB型导轨 滑块是在二列的转送沟内,利用钢珠滚动的直线运动滑轨。是SLIDE
GUIDE中最轻巧的迷你型线性滑轨,有助于机械及装置的小型化、轻量化。
NB SER型 导轨
滑块滚柱式高精度线性滑轨,是利用精密圆筒滚柱在2列的转送沟槽内作滚动运动的直线运动滑轨。虽是简洁精巧的构造,但拥有高的负荷容量,所以适合各种用途上的应用。
NB 导轨
滑块 |
|
|
|
SER Type |
|
GL Type |
|
SGL/SGL-H Type |
|
SGW Type |
NB 导轨
滑块GL型精密线性滑轨,系在钢珠之间嵌入间隔弹性体以实现低噪音的需求。同时采用纤维储油构件以大幅延长补充润滑油脂的间隔时间。尽管是简洁的构造但却拥有高的负荷容量,可以因应装置的小型化。
NB 导轨
滑块SGL型精密线性滑轨,系利用精密钢珠为滚动体在4条列的转送沟槽内作滚动运动的直线运动滑轨,尽管是简洁的构造但却拥有高的负荷容量,适合各种场合的应用。
NB 导轨
滑块SGW型精密线性滑轨,系利用精密钢珠为滚动体在4条列的转送沟槽内作滚动运动的直线运动滑轨,低重心且宽幅大,所以即使是单轴使用也相当适合。
NB 导轨
滑块特点:各拥有2条经过精密研磨成形沟槽的轴承滑座及轨道所构成。而轴承座则除了本体以外,也包含了钢珠及为使钢珠能圆滑循环的回流端盖所组成。
<钢珠的保持>
钢珠保持方式的B型允许将滑座与导轨分离,使组立更为容易、也有助于成本的降低。
<不锈钢材质>
SEBS-B型采用不锈钢制本体,适于无尘室、真空等特殊环境下使用。
<沉头螺栓孔型式的轨道>
依轨道的组立周遭状况来选择使用标准型的沉头螺栓安装孔或攻牙孔型式(N型)的轨道。提供多样化的组立方式。
<节省空间>
2条列4点接触的构造、组装高度最低,能够使机器及装置更趋于小型化、轻量化。
