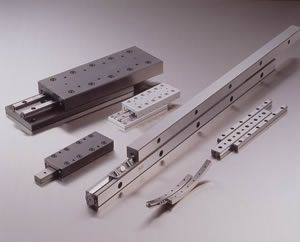

NV型、NVT型系由经过精密研磨加工的V沟轨道台及有STUD
ROLLER内藏的R型滚柱珠排等构成。因轨道台系采令STUD
ROLLER 能圆滑作动的最佳设计,而R型滚柱珠排由STUD
ROLLER及精密圆筒滚柱所组成,在转送面和转动体间不会发生差滑,可以实现摩擦抵抗非常低的运动。
NB交叉滚子导轨在滚柱和转送的轨道面间拥有防止差滑的机能,能完全消除作动中滚柱差滑现象的创新系列。可以因应各种方式的使用及高加减速度的作动。
<互换性>
与SLIDE WAY
SV型的组装尺寸、行程相同,可以完全的互换。
<圆滑顺畅的运动特性>
NB交叉滚子导轨在滚柱转送部设计有R型滚柱珠排,可以实现安静且圆滑顺畅的运动。
<空间缩小、降低成本>
因定格荷重的增加,所以尺寸缩小是可能的。可以实现空间的简约化、且降低成本。(与原有SV型相比)
<高刚性、高负荷容量>
新型轨道台设计其滚柱和转送面间接触长度增加42~52%。另外滚柱间隔距离(Pitch)缩小,滚柱数也增加20~55%,相对地定格荷重也增加1.4~2.3倍。(与原有SV型相比) |
