NB弧形导轨 曲线型交叉滚柱滑轨及配件
RVF Type
RV Type

品牌

NB弧形导轨 曲线型交叉滚柱滑轨及配件

产品描述

NB弧形导轨 曲线型交叉滚柱滑轨及配件采用低摩擦抵抗的精密交叉滚柱、非循环方式的曲线运动导轨。在回转中心不变下,需要作角度变化,且重视正确的倾斜角度及精准度的光学机器及测量仪器之得力零组件。

产品规格

NB弧形导轨 曲线型交叉滚柱滑轨及配件
●合金钢材质轨道
●合金钢材质滚柱,尺寸2~3mm
●轨道尺寸(mm)

型号

长度

回转中心半径

RVF 2

50

7087103120

RVF 3

70100

85110125160



产品特色

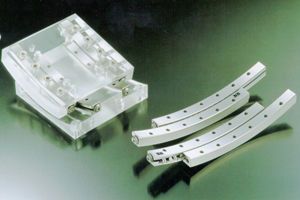

NB弧形导轨 曲线型交叉滚柱滑轨及配件RVF型是由经过精密研磨加工的V形沟槽平面曲线轨道台及曲线交叉滚柱珠排等组合而成。因转动体是采用精密圆筒滚柱,而且转动体并非循环方式,所以摩擦抵抗的变动也相当少,甚至可以获得摩擦抵抗极低的曲线运动。

<安装面为平面>
RVF型将其安装面以平面加工处理,在组装本体时,其上滑台与底座不需要做特殊的加工,可以大幅减少加工成本。

<同一回转中心位置>
曲线转送沟经过精密研削加工处理,可以获得正确的回转中心位置。
另外即使在各种规格上下2轴组装的场合,也可以获得同一回转中心位置。

<低摩擦抵抗>
NB弧形导轨 曲线型交叉滚柱滑轨及配件因采用精密研磨加工及曲线交叉滚柱珠排,其摩擦抵抗非常微小,且起动摩擦抵抗与运动摩擦抵抗几乎没有差异。所以即使是微量的移送也能保持正确的追随性,是能够实现高精度的曲线运动机构。

<低噪音>
NB弧形导轨 曲线型交叉滚柱滑轨及配件GONIO WAY非循环式的转动体,并不会发生循环回转方式所衍生的噪音,又因使用曲线交叉滚柱珠排,所以亦无转动体间相互接触摩擦的杂音,能够达到安静的作动。
