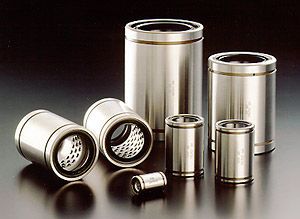

NBSTROKE BUSH 有限行程线性回转轴承
SR Type





品牌

NBSTROKE BUSH 有限行程线性回转轴承

产品描述

NBSTROKE BUSH 有限行程线性回转轴承 利用外筒与轴心之间的钢珠滚动运动,除了作往复的直线运动外,也可作回转运动,不占空间且耐高负荷。以轻合金制成的保持器其耐摩耗性佳,高速运动、高加减速运动时也能平滑顺畅的作动。

虽然直线运动方向有其行程上的限制,但摩擦抵抗非常小的作动,在回转和直线的复合运动下也能顺畅圆滑,更能方便的运用在各种装置上。

产品规格

●合金钢材质外筒

●单个铝合金保持器

●标准圆筒型

●无防尘盖

●内径6~100 mm

产品特色

NBSTROKE BUSH 有限行程线性回转轴承 在外筒内部作精密研削,并套入交错配置钢珠的特殊保持器。钢珠在保持器孔内的能圆滑回转的构造。将钢珠个别置入交错孔中,使外筒的回转及直线往复运动能更为平滑顺畅的作动。但是保持器在直线运动状态下只有1/2运动长度的移动量,因此直线方向的移动行程必须限制于保持器在外筒内的移动量之2倍以内的范围内。在一般的场合,建议采用尺寸表中最大行程的80%作为使用移动量来设计应用。

<高精度>
外筒使用轴承钢,经焠火、研削加工完成,保证其良好刚性和高精度。

<组装交换容易>
NBSTROKE BUSH 有限行程线性回转轴承 依据完善的精度管理完成尺寸的一致化,轴承座的制作、零件的交换容易。

<轻量、节省空间>
采用铝合金的保持器,加上超薄的外筒构成,是质量轻且不占空间的制品。

<润滑>
在外筒外部的油沟处,设有一个注油孔,使得给油设计更容易。
